Использование взрывных камер для утилизации осадков иловых площадок

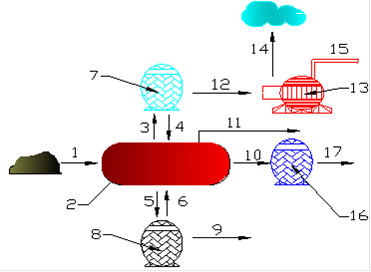

Рисунок 2. Технологическая схема утилизации осадков иловых площадок и очистных сооружений с использованием взрывных камер

- ил (органическое сырье), 2 - взрывная камера, 3 - газовая смесь, 4 - зола на повторный цикл, 5 - твердый остаток, 6 - твердый остаток на повторный цикл, 7 - накопитель газовой смеси с системой очистки, 8 - накопитель твердого остатка, 9 - на утилизацию обезвреженной твердой фракции, или выделение из нее определенных ценных веществ, 10 - жидкий остаток, 11 - нагретая вода на отопление или для иных нужд, 12 - очищенная газовая смесь, 13 - турбогенератор, 14 - выпуск газовой смеси в атмосферу, 15 - электроэнергия, 16 - накопитель жидкого остатка, 17 - на утилизацию обезвреженной жидкой фракции, или выделение из нее определенных ценных веществ.

утилизация канализационный осадок

Описание работы технологической схемы: осадок иловых площадок (1) подается во взрывную камеру (2); из которой газовая смесь (3) поступает в накопитель газовой смеси с системой очистки (7); из накопителя газовой смеси с системой очистки (7) зола подается на повторный цикл (4), а очищенная газовая смесь (12) поступает турбогенератор (13), откуда газовая смесь выпускается в атмосферу (14); а электроэнергия (15) идет на различные нужды; твердый остаток (5) поступает в накопитель твердого остатка (8), откуда он идет на повторный цикл (6), либо идет на выделение из данного твердого остатка ценных веществ и соединений и последующую утилизацию (9); горячая вода (11) поступает в систему отопления или используется для иных целей; жидкий остаток (10) поступает в накопитель жидкого остатка (16); откуда он либо обезвреживается и утилизируется, либо идет на выделение из данного жидкого остатка ценных веществ и соединений (17).

Сущность работы взрывной камеры для утилизации осадков иловых площадок поясняется рисунками, где на рисунке 3 изображен разрез взрывной камеры; на рисунке 4 вид сбоку.

Рисунок 3. Разрез взрывной камеры

Рисунок 4. Вид сбоку

Взрывная камера для утилизации осадка иловых площадок состоит из полости взрывной камеры для утилизации осадка иловых площадок 1; крышки взрывной камеры для утилизации осадка иловых площадок 5; пальца 7; трубы для отвода парогазовой смеси 15; стенок взрывной камеры для утилизации осадка иловых площадок 16; трубок 17; предохранительного клапана 18; выпускной трубы 19; оси 20; цапфы 21; основания 22.

Взрывная камера для утилизации осадка иловых площадок работает следующим образом:

В полость взрывной камеры для утилизации осадка иловых площадок 1 при помощи грейфера или иного механизма загружается осадок иловых площадок или осадок сточных вод 2, образующийся в результате их очистки на очистной станции. Далее производится установка взрывной капсулы, оборудованной дистанционным взрывателем 3. При помощи электролебедки 4, сообщенной с крышкой взрывной камеры для сжигания осадка сточных вод 5 посредством троса 6 и пальца 7, и закрепленной на мачте 8, прикрепленной к свае 9 с помощью анкерного болта 10, производится опускание крышки взрывной камеры для утилизации осадка иловых площадок 5. Дальнейшее закрепление и удержание крышки взрывной камеры для утилизации осадка иловых площадок 5 осуществляется посредством электролебедки 11 сообщенной с крышкой взрывной камеры для утилизации осадка иловых площадок 5 тросом 12 и пальцем 7, и прикрепленной анкерным болтом 13 к свае 14. При помощи дистанционного управления производится взрыв взрывной капсулы, оборудованной дистанционным взрывателем 3, при этом в результате взрыва в полости взрывной камеры для утилизации осадка иловых площадок 1 возникает большое давление и температура. Данные факторы вызывают сжатие и нагревание осадка сточных вод 2, в результате чего происходит испарение жидкости из осадка сточных вод 2. Образующаяся парогазовая смесь способствует осаждению пыли, возникшей в результате воздействия энергии взрыва на осадок сточных вод 2. При значительном увеличении давления в полости взрывной камеры для утилизации осадка иловых площадок 1, производится стравливание парогазовой смеси для ее очистки при помощи трубы для отвода парогазовой смеси 15. После снижения давления в полости взрывной камеры для утилизации осадка иловых площадок 1 происходит окончательное обезвоживание осадка сточных вод 2 и его сжигание с последующим прокаливанием и спеканием. После окончания процесса сжигания производится удаление парогазовой смеси на очистку при помощи трубы для отвода парогазовой смеси 15 и охлаждение стенок взрывной камеры 16 при помощи воды, циркулирующей в трубках 17. Тепло сообщенное воде может быть использовано в хозяйственно-бытовых и технических целях очистной станции. Далее производится открытие крышки взрывной камеры для утилизации осадка иловых площадок 5 при помощи ослабления натяжения троса 12 электролебедкой 11 и натягивания троса 7 посредством электролебедки 4. После чего следует выгрузка шлака и повторение цикла работы взрывной камеры для утилизации осадка иловых площадок. При возникновении критического давления парогазовой смеси в полости взрывной камеры для утилизации осадка иловых площадок 5 избыток парогазовой смеси экстренно удаляется без очистки в атмосферу при помощи предохранительного клапана 18 и выпускной трубы 19.

Перейти на страницу: 1 2 3 4
