Определение равновесных и рабочих характеристик процесса абсорбции

Ygв = = 0,000108 кгHF/кмоль возд.

Yne = = 0 кмольHF/кмоль возд.

Yge = = 0 кгHF/кмоль возд

Линия равновесия фторидного раствора при изотермическом процессе будет представляться прямой.

утилизация отход установка пылегазоочистка

Y=m∙X,

где m = 99,99%=0,9999.

= = 0,000157 кмольHF/кмоль воды.

Выразим максимально возможную равновесную концентрацию в массовых единицах:

= = 0,000174 кгHF/кг воды.

Определяем теоретический минимальный расход воды:

= = 10,459 кг/с.

Определим технический расход поглотителя:

WgL = 10,4597 ∙ 2,23 = 23,32кг/с.

Найдем действительную конечную концентрацию фторидов в воде:

Хg = + 0 = 0,000078 кгHF/кг воды.

переведем в кмоль:

Хn = + 0 = 0,00007024 кмольHF/км воды.

Равновесная концентрация фторидов в отбросном газе:

= 0,9999 ∙ 0,00007024 = 0,00007023 кмольHF/км возд.

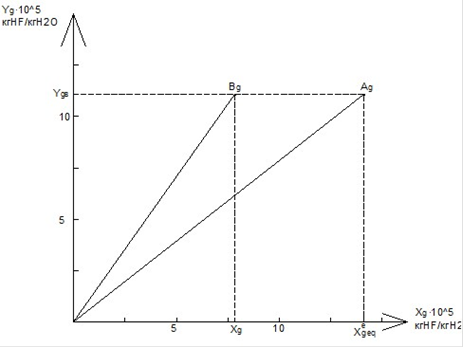

Построим равновесную и рабочую характеристики абсорбции (в мольном и массовом выражении):

5.Определяем движущие силы абсорбции:

.1. ∆Ygh = 0,000108 - 0,0000077 = 0,00003 кгHF/кг возд.

Ygв eq =0,9999 ∙ 0,000078 = 0,000077 кгHF/кг возд.

.2 ∆Ygl = 0- 0= 0 кгHF/кг возд.

Средняя движущая сила абсорбции равна:

∆Ygm =

∆Ygm = 0,00003 кгHF/кг возд.

∆Ynm = = 0,0000435 кмольHF/кмоль возд.

.Принимаем для очистки воздуха насадочный абсорбер с седлами «Инталокс» высотой 50 мм (h) и следующими параметрами:

Эквивалентный диаметр загрузки Deq = 0,027

Пористость ε = 0,079 м3/м2

Площадь поверхности загрузки fv = 118 м2/м3

Насыпная плотность ρн = 530 кг/м3

А=0,58

В=1,04.

.Определим среднюю плотность отбросных газов:

ρy = = 1,28945 кг/м3.

Средний массовый расход отбросных газов:

WgG = = 16,76183 кг/с.

Вычислим конечную объемную концентрацию фторидов в поглотителе:

Сех = = 0,07149 кгHF/кг сточн.вод.

.Определим среднюю скорость газового потока:

= 0,58 - 1,04 ∙

�㄰h = 5,51 м/с.

Принимаем скорость рабочего потока равной = 2 м/с.
