АЭС РБМК (Описание, история, текущие данные, «+» и «-», картинки и схемы с описанием работы и отчисткой от радионуклиидов)

Отчитска от радионуклиидов .

Объем отводимых от технологического оборудования газов для реакторов типа РБМК составляет 300 - 350 м3/ч - во много раз больше, чем для реактора ВВЭР. На АЭС с реакторами кипящего типа (одноконтурными) время пребывания большой части радиоактивных газообразных продуктов деления (около 95%) в теплоносителе не превышает нескольких десятков секунд (не более 30 с). Вместе с продуктами радиолиза воды они в виде парогазовой смеси выбрасываются из конденсатора турбин и направляются в систему спецгазоочистки или газгольдер выдержки.

В схеме установки для очистки сбросных газов кипящего реактора типа РБМК использован конденсационный способ очистки газа. Он более экономичен, что для кипящих реакторов важно ввиду значительного объема отходящих радиоактивных газов. Сначала влагу конденсирует в пароэжектором холодильнике до точки росы, близкой к температуре 273К, а затем вымораживают в газоохладителе. Источником холода служит одноступенчатая фреоновая холодильная машина.

Сухой и охлажденный газ подают в угольные адсорберы, причем сначала в головной адсорбер с малым объемом угля. Назначение головного адсорбера - предотвратить попадание влаги и радиоактивных аэрозолей в основной адсорбер.

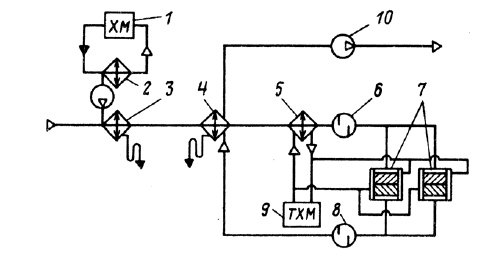

Рис.4. Принципиальная схема РХГС РБМК. 1 - холодильная машина; 2 - теплообменник; 4 - регенеративный газоохладитель; 5 - вымораживатель влаги; 6 - фильтр для улавливания аэрозольного снега; 7 - угольные адсорберы; 8 - фильтр; 9 - турбохолодильная машина; 10 - газодувка.

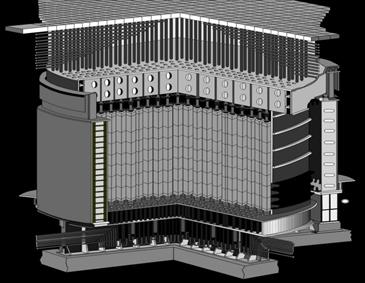

Активная зона РБМК. Рис.5

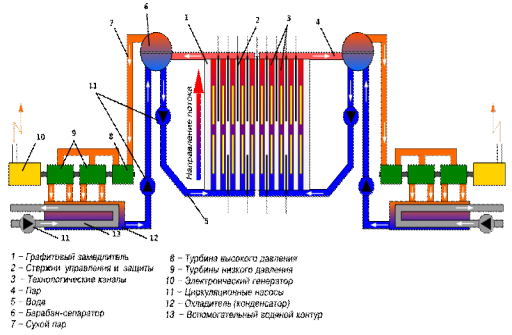

Принцип действия РБМК. Рис6.

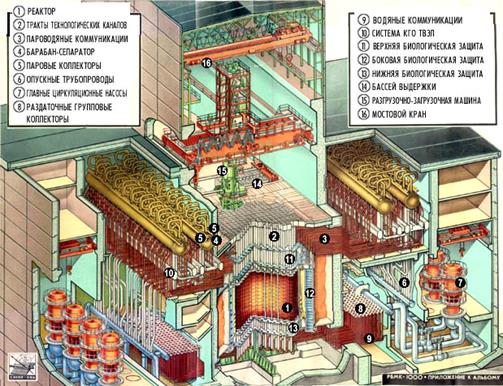

Конструкция. Рисунок 7.

В целом можно сказать, что РБМК - хороший реактор для своего времени. В настоящее время принято решение не строить энергоблоки с этим типом реакторов.
