Защита атмосферы от материальных загрязнений*

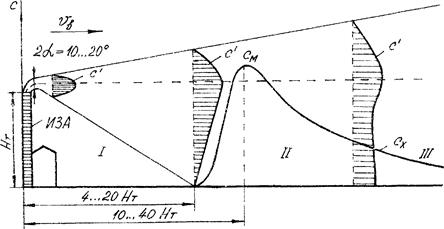

Рис. 5.1. Распределение концентраций 3В в атмосфере при выбросе через высокую трубу: ИЗА - источник загрязнения атмосферы высотой Нт; - угол раскрытия факела: - максимальная концентрация 3В в приземном слое; - концентрация ЗВ по Факелу выброса;I, II, II - зоны загрязнения (см. текст).

Данным закономерностям распределения 3В подчиняются газообразные вещества и пылевые частицы размером менее 10 мкм (см. ОНД-86). Для более крупных частиц эти закономерности нарушаются, так как скорость их осаждения возрастает под действием силы тяжести. Поэтому выбросы 3В через трубы предварительно очищаются от крупных частиц пыли в сухих пылеулавливающих устройствах (ПУ).

С методиками расчета параметров рассеивания студент может познакомиться в разделах 2 и 3 учебного пособия [2].

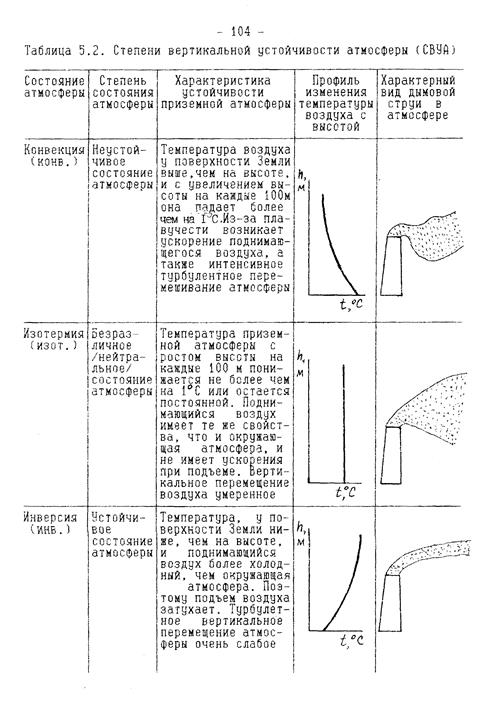

Таблица 5.2. Степени вертикальной устойчивости атмосферы (CBУА).

Методы очистки выбросов

Для очистки выбросов от аэрозолей применяют различные методы очистки, используемые в соответствующих ПУ. Последние классифицируют по принципу очистки на четыре следующие группы.

1. Сухие ПУ - циклоны, радиальные, вихревые, жалюзийные и ротационные ПУ, пылеосадительные камеры. В циклонах различных типов под действием центробежных сил частицы пыли движутся по их стенке и попадают в бункер, а газовый поток поворачивает на 180° и через выходную трубу попадает в атмосферу. В радиальных ПУ отделение пыли от газового потока происходит при совместном действии гравитационных и инерционных сил, возникающих при поворота газового потока на 180°. В вихревом ПУ под действием центробежных сил, возникающих при закручивании потока, частицы пыли устремляются к его перефирии, а затем спиральными струями вторичного потока перемещаются к низу аппарата и в бункер. В жалюзийном ПУ отделение частиц пыли от газового потока на жалюзийной решетке происходит под действием инерционных сил, возникающих при повороте газового потока на входе в решетку, и за счет эффекта отражения частиц от поверхности этой решетки при соударении. Затем обогащенный пылью газовый поток направляется к циклону для дальнейшей его очистки. В ротационном ПУ за счет вращения пылевого потока возникают центробежные силы, под действием которых взвешенные в воздухе частицы пыли размером более 5 мкм выделяются из него в радиальном направлении и поступают в бункер. В пылеосадительных камерах (без и с перегородками) и многополочных камерах используются гравитационный и инерционный механизмы осаждения пыли, т.е. обеспечивается медленное движение пылегазового потока, изменение направления движения этого потока или установка на его пути препятствий (перегородок или полок).

. Мокрые ПУ - скрубберы и барботеры, но чаще их называют газопромыватели. В них чаще всего используется вода в качестве орошающей жидкости. В зависимости от поверхности контакта или по способу действия газопромыватели подразделяют на виды:

1) полые форсуночные; 2) насадочные с поперечным орошением;

3) с подвижной насадкой, в качестве которой используются шары, кольца и т.д.; 4) тарельчатые (с провальными тарелками или тарелками с переливом); 5) ударно-инерционного действия (ротоклоны); 6) центробежного действия (циклон с водяной пленкой) и 7) скоростные (скрубберы Вентури и эжекторные). По затратам энергии мокрые ПУ подразделяют на низконапорные (гидравлическое сопротивление которых Па) - форсуночные скрубберы, барботеры, мокрые центробежные аппараты и др.; средненапорные ( = 1,5 .3000 Па) - динамические скрубберы, газопромыватели ударно-инерционного действия, эжекторные скрубберы высоконапорные ( > 3,0 кПа) - скрубберы Вентури, с подвижной насадкой. Эти ПУ представляют собой колонну круглого или прямоугольного сечения достаточно больших размеров.
